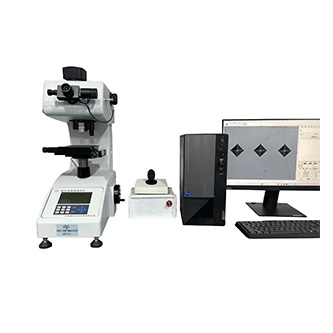

HXD-1000TMQC/LCD

電動升降步進工作臺圖像分析自動轉塔顯微硬度計

我們是上海第二光學儀器廠轉制企業，63年第一臺硬度計就是我廠研發設計生產的，

我廠參與共同起草國家計量檢定規程，和每?jī)赡暌?guī)程的修改工作。

國家計量檢定規程號JJG1512006

一、用途

電動升降步進工作臺圖像分析自動轉塔顯微硬度計是由精密機械，光學系統和先進技術萃合而成的材料硬度測量?jī)x器。主要用途有二種：一是用于單獨進行硬度測定，如表面比較光潔的零件試樣的硬度，各種電鍍層、氮化層、滲碳層，氰化層零件的表層硬度，玻璃、陶瓷、瑪瑙等脆性非金屬材料的硬度；二是作金相顯微鏡用途，既觀察和拍攝材料的金相組織，并測定金相組織的硬度。系統按設定的加載模式，自動聚焦、自動加載、自動測量,并自動繪制硬化曲線；一鍵完成

增加X-Y-Z自動步進工作臺的控制和電動升降控制系統，直接對硬度計進行控制和數據通訊，包括物鏡與壓頭自動轉換，設定控制自動加荷加載，單個壓痕或連續多個壓痕，設定步進距離，步進移動的模式，步進移動步長，步進自動移動，Z軸自動對焦系統對圖像分析軟件，自動記錄壓痕直徑與硬度值，自動繪制深度與硬度計梯度的X—Y坐標曲線圖，自動進行硬度標尺轉換，準確確定和設置壓痕位置與試樣邊緣的距離，提供word和excel格式的測試報告，可按需要方便的插入試樣表面金相組織的圖像和硬度值曲線圖，用于測定滲碳層、電鍍層深度、氮化層、細小零件等金相組織結構的硬度測量，適用于熱處理、煤炭、科研單位、大專院 校、軸承等檢測企業。

二、顯微硬度計特征、優點：

1. 儀器HV硬度示值誤差3%內。

2. 硬度測量軟件可以兩臺硬度計主機共用一套軟件。

3. 具有高清晰顯示出壓痕和試樣的金相組織界面，即能打硬度又能代替金相顯微鏡一機兩用。

4. 物鏡成像越清晰，對材料表面的壓痕的測量誤差越小，沒有好的物鏡特別對鍍層、陶瓷、煤炭等特殊行業要求高的產品是無法滿足的。

5. 儀器放大倍率600倍，電腦放大倍率1600倍（可無限放大至像素點），提高了測量精度

6. 精密定位系統，壓頭和物鏡自動轉換定位精確，連續打壓痕始終在中心無絲毫差異。物鏡/壓頭定位誤差在2μm以內

7. 標準硬度塊同一點用測微目鏡測量結果和電腦軟件上測出的硬度值完全一致。

8. 精度符合：中國國家標準 GB/T 4340.2-1999國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734

9. 國內唯一一家光學、電器板、金加工、外殼采用進口烤漆，自行生產、裝配，產品質量有保證。

10. 儀器正常使用（非人為、環境、電壓等因素影響下），10年以上不會發生故障

三、圖像測量軟件功能

數據處理軟件與圖像測試軟件兼容并進行壓痕測量，數據分類，統計，儲存及輸出，軟件自動顯示壓痕測試結果曲線 ，深度曲線，誤差統計，測試次數分組統計等

1) 操作系統: Windows 10或11.。（其余WINDOWS客戶可選配）

2) 嚴格按國家標準GB和國際標準ISO設計

3) 友好的界面和簡便的操作

4) 高分辨率的圖像保證了高精度的硬度測量

5) 提供自動測量和手動測量

6) 提供用鼠標測量和鍵盤測量，屏幕上提供水平游標和垂向游標，測量D1和D2。

7) 提供用標準長度尺或硬度塊對硬度進行精密校準

8) 提供對球面或圓柱面試件表面的硬度修正

9) 提供對試驗力偏差引起的硬度值誤差進行自動修正

10) 滲碳層或電鍍層硬度梯度曲線及硬度深度分析

11) 自動繪制硬度曲線圖，自動進行標尺轉換，包括洛氏（HRA，HRB，HRC，HRD，HRF，HR15N，HR30N，HR45N，HR15T，HR30T，HR45T）、布氏（HB）、里氏（HL）、肖氏（HS）和抗拉強度（TS）。

12) 自動生成試樣多部分硬度曲線的組合曲線，例如齒輪頂部/中部/根部的組合梯度曲線。

13) 自動生成硬度曲線圖的直方圖，以及組合梯度曲線的組合直方圖。

14) 提供按機械（軸承）行業標準JB的專用硬度換算

15) 可在報告中添加上述另一標尺的硬度值，添加測試點的坐標.

16) 可在圖像中添加比例尺

17) 可提供并打印輸出用戶指定放大倍數的圖像

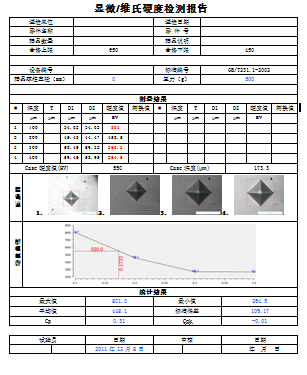

18) 提供多種形式的測試報告：普通形式，Word形式和Excel形式可任意編輯排版.

19) 提供測量任意兩點間距的功能

20) 可以獲得指定倍率的金相圖像（如100倍-1600倍各倍率的金相組織圖像）

21) 圖像分析軟件：測量和記錄壓痕與硬度值

22) 可測試表面處理層深度及硬度梯度，如滲碳層，淬火層等

23) 自動測量、超高象素

24) 可繪制深度與硬度梯度坐標曲線圖

25) 準確確定和設置壓痕位置與試樣邊緣的距離

26) 能滿足滲碳零件的滲碳層深度的測量和曲線圖、高頻淬火零件的硬化層深度的測量程序和曲線圖要求等，并在電腦硬盤中作測量軟件備份。電腦軟件測量和顯示功能：色彩，反差，亮度，色度調節可任意調節

27) 圖像捕獲系統：系統能捕獲高質量的顯微圖像及金相圖像，直接反映出壓痕背景的顯微組織，通過CCD攝像達到彩色效果

硬度計控制軟件

提供對硬度計的控制和進行數據通訊，包括：

1) 控制轉塔轉動（到任何位置）；

2) 控制自動加荷自動打點和設定連續多個壓痕；

3) 控制升降自動找尋焦面，可手動控制電動升降。

4) 自動讀出當前測試力值無需手動輸入。

自動對焦步進工作臺控制軟件

可提供對步進工作臺的控制和數據通訊，包括：

1) 步進工作臺尺寸110 × 110 × 50mm, （可選配尺寸）移動范圍：50 x 50 mm

2) 分辨率：0.1微米，精度：0.3微米.

3) 可設置步進工作臺的移動模式：（點動移動或定長移動）

4) 點動X-Y方向移動工作臺，就是把鼠標按下，步進工作臺就移動，松掉鼠標，步進工作臺就停止。也可用遙感控制系統控制，軟件調節工作臺移動速度，快慢兩檔可自行調節。

5) 指定長度移動工作臺，就是用鼠標點擊，X-Y方向步進工作臺就移動一個指定位置。

6) 可設置步進工作臺的移動步長（就是鼠標點擊一次，步進工作臺移動的距離設置范圍0.001 – 10 mm），X和Y方向均可設置。也可打單個點壓痕。

7) 可按用戶設置的間距多點連續壓痕，既然可等間距，也可設任意間距離。Z軸自動調焦自動對焦。

8) 可自動尋邊，沿樣品邊緣自動掃描獲取樣品整體輪廓，用于路徑設置定起始點和方向;

9) 全景掃描，設定多邊形區域系統自動移動掃描圖像拼接獲得區域整圖，用于路徑設置。

10) 待測量完畢，屏幕立即顯示測量數據及離邊緣距離Vs硬度值曲線，并顯示出所給定的層深硬度值 (例如 HV550) 所對應的有效硬化層深度。

11) 可距離測量，可進行TV屏幕上被放大的樣品圖像中的距離測量(其精度為0.3mm)。如涂層、鍍層深度、零件細小結構的尺寸測量等。

13）自動生成WORD、EXCEL、CSV、PDF或 Access文檔報表；用戶可定制報表格式；標準格式包括每單個硬度測量值、統計值、壓痕圖像、和硬化曲線等；用戶還可輸入自定義的額外信息用于報告；測試數據也可發送到指定的網絡端口；可用WPS替代MS Office產生報告；

14）自動調焦：Z軸自動調焦移動步距，默認1MM，Z軸遙感和軟件控制步距，默認1MM

Z軸上下：可手動可電動，電動速度可調節默認1MM/S

我公司的自動轉塔打定點誤差在2um，

10g/25g/50g硬度誤差在3%以內（是用國家質檢部門鑒定的標準硬度塊測試）

如下圖所示：

我公司每臺顯微維氏硬度計的光學成像都能達到如下圖所示的效果。

技術規格

標準配置清單

1. 儀器主機 1臺

2. 維氏壓頭 1只(天然金剛石)

3. 物鏡40X 10X

4. 測微目鏡 15X  (放大倍率600倍.在電腦上放大約1600倍)

5. 小水平儀1只

6. 標準硬度塊：高，中各一塊（HV750和HV450）含計量檢定證書

7. 薄片夾緊器1只

8. 小圓柱體夾緊器1只

9. 平口鉗1只

10. 控制XYZ控制箱1只

11. 內置打印機

12. 12V30W備用燈泡1只，

13. 電源線,輔助工具1套

圖像處理系統包括:

1. 自動載物臺尺寸110× 110× 50mm， XY行程50 X 50mm,  移動分辨率0.1um, 定位精度為0.3um.

2. 自動XY臺驅動器（由電腦自動控制）

3. 圖譜500萬高清高速攝像頭

4. 遙感控制系統，可電動遙控自動載物臺和升降系統。

5. 密碼狗

6. 測量軟件U盤

7. 電腦主機及打印機1套

電腦硬件：聯想商用機，內存DDR8G，固態硬盤512G，2G獨立顯卡21.5寸液晶屏顯示器，惠普打印機。

8．安裝和操作手冊
