產品詳情
輪廓粗糙度儀
JB-7C
設備技術性能：
1.輪廓測量功能:
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
系統界面

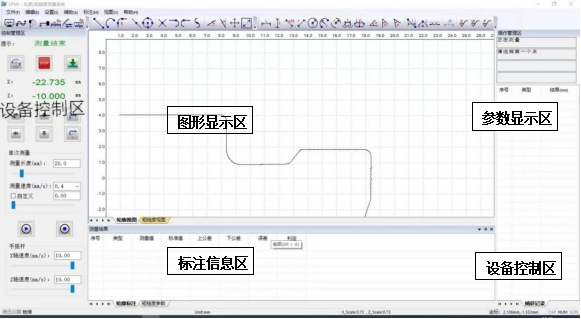

軟件系統界面如圖所示。
系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。
1）菜單/工具欄：見菜單和工具欄部分相應內容。
2）狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。
3）系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。
2.打印輸出:

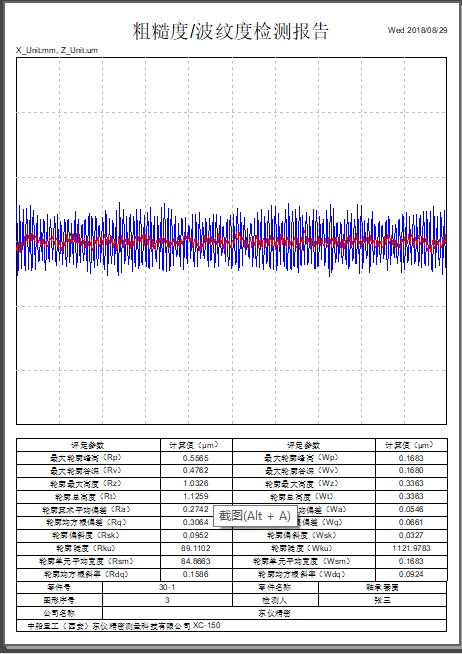

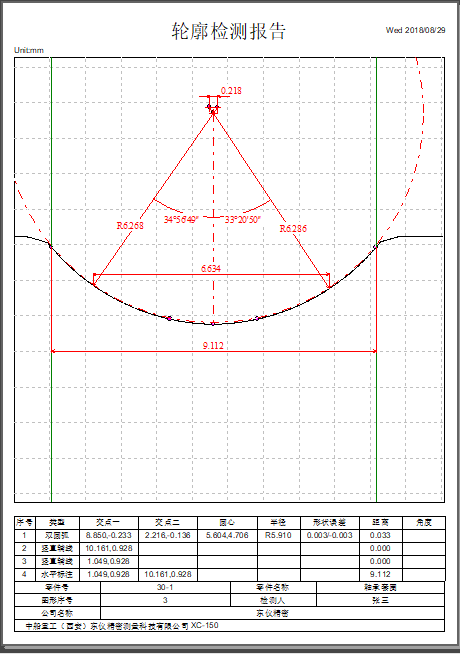

零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，如圖所示。
此時選擇打印功能，則能得到所需結果

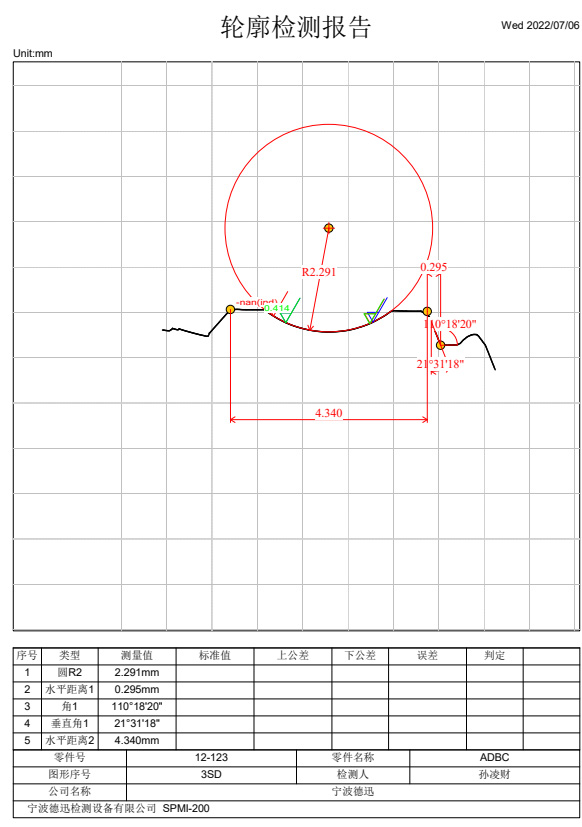

PDF檢測報告模板
3，設備技術性能：
1.輪廓測量功能：
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
粗糙度分析：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr
波紋度分析：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、
Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr
原始輪廓分析：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、
4.技術參數：
|
測量范圍 |
X方向 |
120mm（可定制200mm） |
|
|
Z1 |
輪廓度量程 |
20mm 40mm 60mm |
|
|
高度 |
400mm |
||
|
最小內孔 |
10mm |
||
|
技術參數 |
線性精度1 |
±（0.8+|0.15H|）μm |
|
|
圓弧2 |
±（1.2+R/12）μm |
||
|
角度3 |
±1′ |
||
|
直線度4 |
0.5μm/100mm |
||
|
傳感器 |
類型 |
美國 |
|
|
分辨率 |
0.1μm |
||
|
產地 |
美國 |
||
|
爬坡角度 |
上升77度 下降88度 |
||
|
返回速度 |
（自動） 10mm/s |
||
|
圖形放大倍率 |
10-50000自動調整 |
||
|
測量速度（輪廓） |
0.02mm至10.0mm/s |
||
|
測量方式 |
數字傳感器 |
||
5.測量原理：
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?/span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求
6.主要配置清單:
|
機械部分 |
優質濟南青大理石工作臺面 |
||
|
大理石精密自潤滑滑動導軌 |
|||
|
電動立柱系統 |
|||
|
進口光柵傳感器 |
|||
|
專利大角度調整工作臺 |
水平調整系統 |
||
|
回轉及角度調試系統 |
|||
|
高角度可調平口鉗 |
|||
|
校正標準件一套 |
|||
|
測針與測桿 |
Φ2*23*0.025mm 硬質合金馬蹄形斜測針 1根 |
||
|
Φ5*195mm 碳纖維測桿 1根 |
|||
|
電器及附加部分 |
聯想計算機 |
I3-10代105系統 256G固態保證高速運行/21.5液晶/有線鍵鼠套件 |
|
|
打印機 |
日本惠普彩色打印機 |
||
|
出廠合格證
|
經國家承認的第三方校驗報告校驗合格
|
||
|
軟件優盤
|
軟件備份優盤
|
||
|
保修說明書
|
|
||
|
軟件操作說明書 |
|
||

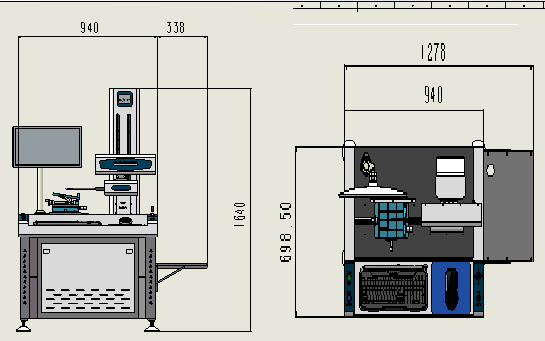

7.設備尺寸：
|
產品 |
包裝 |
總重量 (Wt.kg) |
體積 （CBM m3） |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
1278 |
698 |
1640 |
180 |
1378 |
798 |
1700 |
50 |
400 |
1.39 |
